- 地坪表面性能的几个要点
- 资料来源： 资料作者： 点击率：517 发布时间：2020-08-11
-
nai
耐
mo
磨
xing
性
neng
能

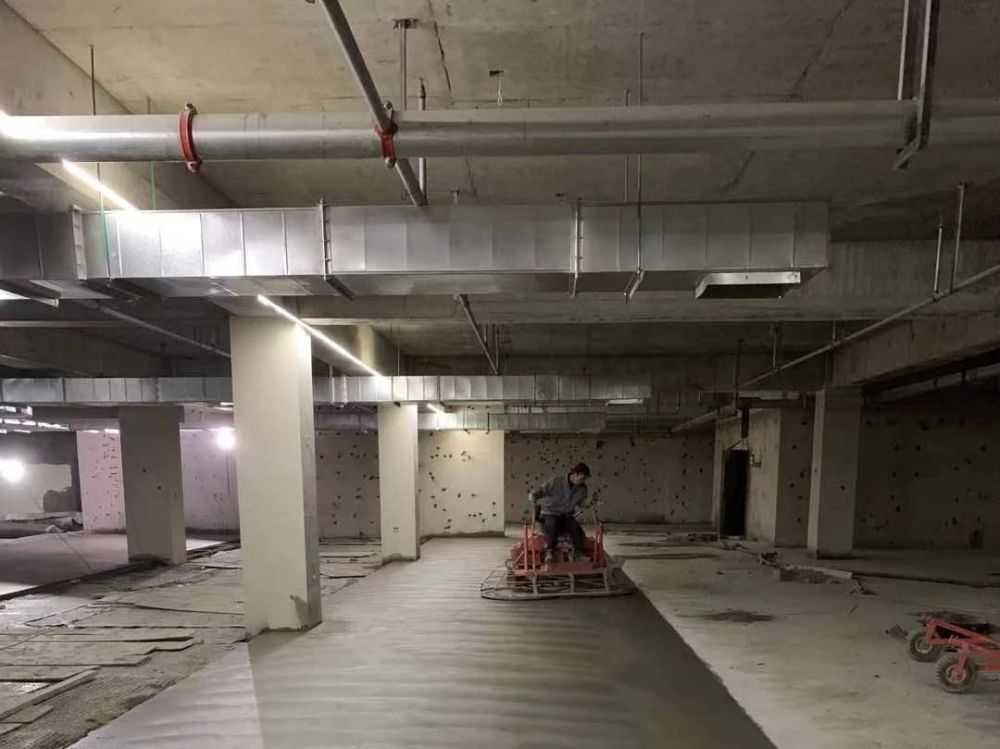

耐磨性能是混凝土表面抵御由摩擦、碾压、滑擦、切削和冲击所引起的磨损能力。磨损是表面颗粒或碎屑发生剥离和脱落的过程，也就是表面材料的磨耗。磨损的机理相当复杂，在多种环境条件下还可能会产生不同作用的综合影响，比如，叉车轮胎、行走、刮擦和冲击等作用。采用低等级或不合规的混凝土或施工阶段发生水破坏，都有可能造成地面的过度和过早磨损。在普通仓库工况下，使用优质混凝土且采用机械收光、养护到位的地坪，极少出现耐磨性能不足的问题。如混凝土强度等级较低，则可能需要采用干撒耐磨面层以获得足够的耐磨性能。
耐化学腐蚀性能
混凝土地坪受到化学侵蚀通常是由于腐蚀性化学物质溢溅引起的。侵蚀强度取决于很多因素，但主要取决于腐蚀性化学品的成分、浓度、pH值、混凝土的渗透性及接触时间。可能会接触到混凝土地坪的常见物质包括酸液、葡萄酒、啤酒、牛奶、糖类、矿物油以及植物油等。

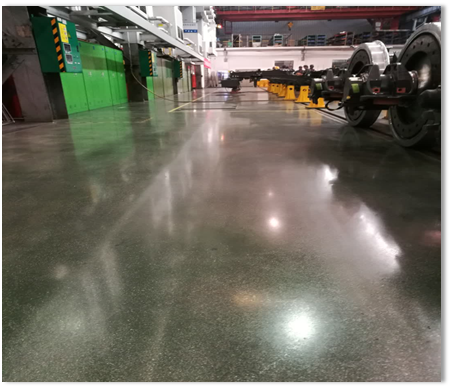

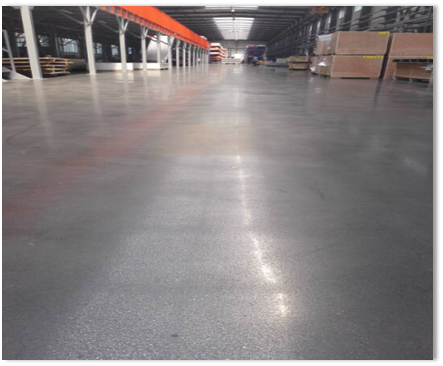

颜色和外观
混凝土地坪主要用天然材料施工浇筑而成，其收光工艺无法像工厂生产工艺般精准控制。优质的材料和工艺可以减小色彩与外观的差异，但却无法完全消除此类差异，地坪的最终外观无法像涂层般均匀一致。有些在混凝土地坪浇筑后前几周内可见的差异与其前期的干燥过程有关，并会随着时间推移变得不明显。抹光痕迹和收光过程中产生的色差与混凝土凝结过程中的正常变化有关，随着时间的推移，其视觉影响通常会明显降低。

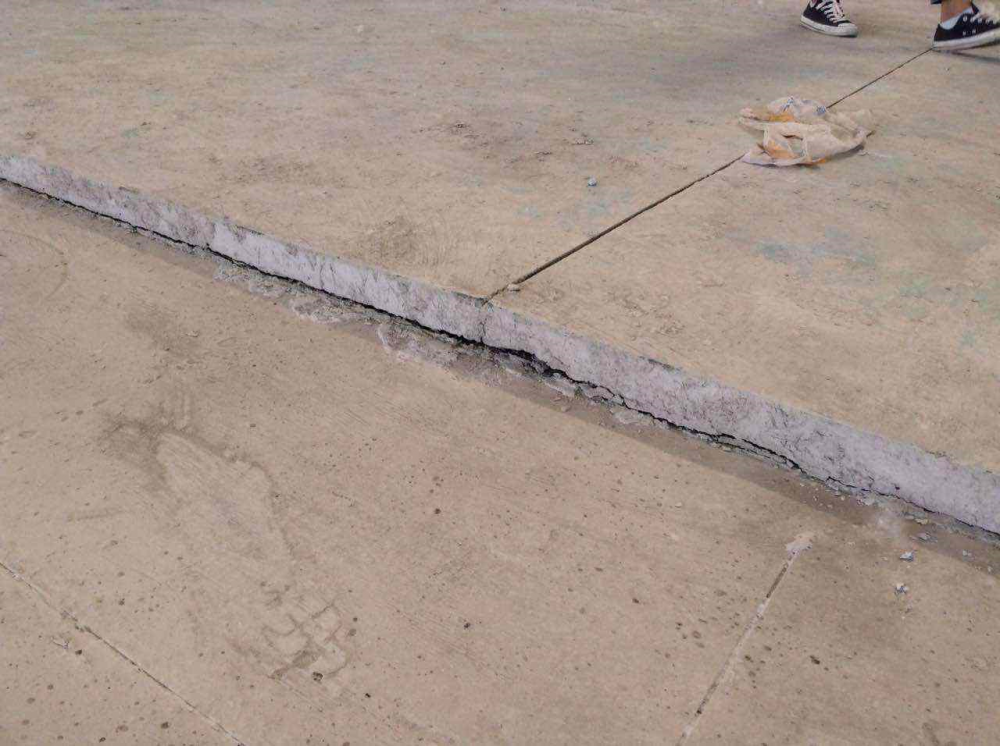

开裂
所有混凝土地坪都有开裂的风险。这一风险随着浇筑仓面积的增加和用于释放应力的地坪缝间距增大而升高。 无缝土承地坪的开裂风险比切缝土承地坪高。 大面积施工且应力释放地坪缝较少的桩载地坪存在较高的开裂风险。 在考虑采用切缝还是无缝方式施工土承地坪时，应将无缝地坪所降低的地坪缝维护成本与其带来的开裂风险及相关修复成本等进行权衡。
龟裂
许多机械收光的混凝土地坪都会出现不规则的细微裂纹。这种现象称为表面龟裂。这是机械收光混凝土表面的固有特性，一般认为这只是外观问题，而不是结构性或适用性的问题。不应将其与收缩受限而产生的板块内部开裂相混淆。当地坪受潮或清洗地坪时，地坪表面的龟裂就会变得明显，因为极细的裂纹容易吸收水分和灰尘。对于采用干撒耐磨材料或整体添加色粉的混凝土地坪，龟裂现象同样会出现。
龟裂是由地坪表层和地坪内部混凝土的收缩不均造成的，极有可能是干缩和碳化收缩。使设计的混凝土保持尽可能低的水灰比，应能减少此类不均匀收缩，从而降低龟裂程度。
翘曲
翘曲是由混凝土的不均匀干缩造成的。暴露在外的地坪表层混凝土的干燥与收缩速度要快于底部混凝土，导致地坪向上翘曲。
翘曲可能在施工完成后约2年内的任意时间段发生，无法完全避免也无法预测。翘曲可能发生在地坪缝处和地坪边缘处，并且可能会导致开裂。有时地坪翘曲的程度甚至会影响到叉车的使用。必要时、未达到规定表面规整度要求的部位时可通过研磨方式进行修正。
550 || right.height()>550){ if(left.height()
