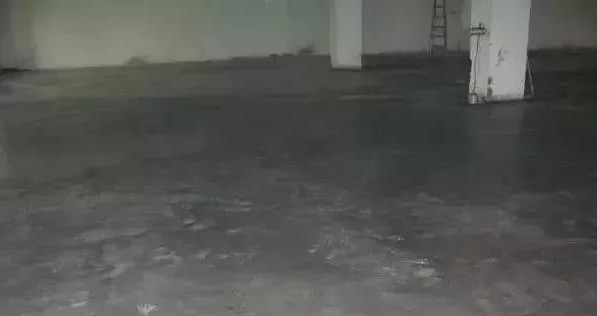

水泥砂浆地坪是一种很常见的地坪，是一种基础类的地坪，应用很广泛。但是由于施工的不当，水泥砂浆地坪会出现开裂的弊病，影响地坪的美观和正常使用。

那我们就来具体说一下引起水泥砂浆开裂的原因：

水泥安定性较差或是刚出窑的热水泥

水泥在凝结硬化时收缩量较大，也就是说水泥的干缩性比较大，在同一楼层中采用了不同的品种，或是将不同标号的水泥混杂使用，造成凝结硬化的时间和凝结硬化时的收缩量不同而导致面层裂缝。

砂子粒径越小砂子的表面积越大，吸附在砂子表面的水泥浆量也会增加，所以当水泥用量不变，选用砂子粒径过小时，水泥砂浆的强度将会减低。

再者，砂子中所含泥量如果过大，水泥砂浆中泥土在硬化脱水过程中体积将会收缩，地坪表面就会出现开裂的情况。

工序安排不合适

不了解水泥硬化的基本原理，造成地面压光时间过早或过迟。

压光过早，水泥的水化作用刚刚开始，凝胶尚未全部形成，游离水分还比较多，出现表面游浮水，降低水泥砂浆面层强度；

压光过迟，水泥已终凝硬化，水泥砂浆表面层的毛细孔及抹痕无法消除，并且会扰动已经硬化表面，这样就大大降低了面层强度和抗磨能力。

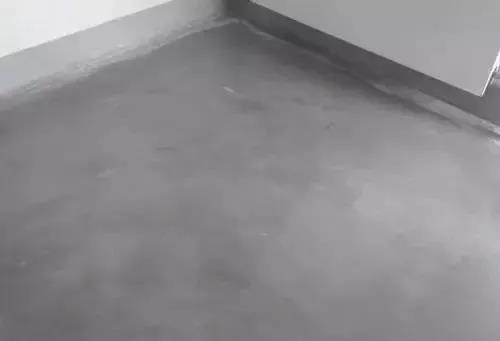

水泥砂浆在终凝后，水化作用还在继续，在温度高、空气干燥的时候，如果养护不及时，地面会更容易产生干缩裂缝。

水泥砂浆过稀或者没有搅拌均匀

水泥砂浆过稀或者没有搅拌均匀，会导致砂浆的抗拉强度降低，水泥砂浆整体面层一受拉应力，就可能会出现水泥面层开裂的情况。

回填土质量差

回填土的质量较差或夯填不实，导致在地面面层施工完成后，地面产生不均匀的沉陷和裂缝，还有一些大面积地面未留施工缝和结构产生变形等都会使地面面层出现开裂。
